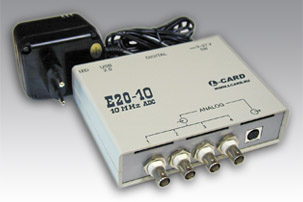

E20-10 Быстродействующий внешний модуль ввода-вывода на шину USB 2.0




Интерфейс USB 2.0 и внутренний FIFO буфер размером 8 Мбайт обеспечивают высокоскоростной непрерывный сбор данных на частотах до 10 МГц. Архитектура с одним АЦП, коммутатором и входными буферными усилителями в последовательно опрашиваемых каналах полностью исключает коммутационную помеху, активные ФНЧ 3-го порядка в каждом канале улучшают соотношение сигнал/шум.

Расширенная система синхронизации с конфигурируемыми линиями синхронизации АЦП и сигнала старта сбора данных от внешнего либо от внутреннего источников позволяет реализовывать внутреннюю, внешнюю синхронизацию и транслировать внутренние сигналы синхронизации наружу. Это позволяет создавать одно- и многомодульные системы, синхронные относительно одного из модулей или относительно внешнего источника синхронизации.

Особенности изделия

• АЦП: 14 бит / до 10 МГц.

• Входных каналов: 4.

• Разнообразные режимы синхронизации.

• Цифровые входы/выходы: 16/16.

• 2 канала ЦAП (опция).
